Mode de coupe: Cette machine adopte la méthode de coupe avant.
Des ciseaux hydrauliques sont utilisés pour couper efficacement la pièce à usiner sur une largeur de 600 mm. Épaisseur de cisaillement: 1,5 mm
Détails du produit

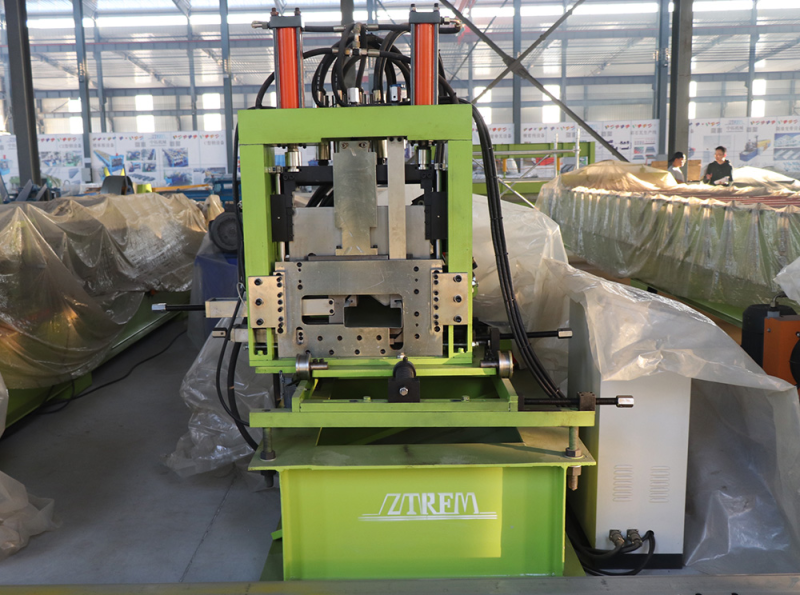

Machine de laminage purlin en acier de type CZ Avec l’avancement de la technologie de formage de rouleaux, il y a eu une machine de formage automatique de rouleaux d’acier de type C et Z. En fait, la machine purlin peut rapidement remplacer la machine de formage de rouleaux utilisée pour produire de l’acier en forme de Z.
En effet, la machine de formage automatique de purlin d’échange peut également être appelée machine de fabrication automatique de purlin PLC, et une machine de formage peut produire des purlins en forme de C en acier, des tailles de brides et des tailles de lèvres
La convention dans l’industrie sidérurgique est d’attribuer des noms représentatifs aux profils de structure afin qu’ils puissent être abrégés dans les dessins et les documents: profilés en acier à canaux, avec ou sans raidisseurs de bride, souvent appelés type C. La section de l’acier du canal sans raidisseurs de bride est également connue sous le nom de forme en U. Dans les structures en acier, les composants secondaires tels que les pourlins (toits) et les poutres (murs) sont généralement des aciers formés à froid en acier en forme de C, Z ou U, en acier en forme de C et en forme de G. LOTOS peut produire des machines purlin Z et C et G, ainsi que des machines de moulage de rouleaux purlin de différentes tailles avec des options d’estampage très précises
Flux de production
Le dérouleur manuel → la machine de nivellement → d’alimentation à sept rouleaux → poinçonneuse → la machine de prédécoupage → de formage → table de sortie
Principales utilisations et caractéristiques
En fait, cette machine de fabrication de purlin entièrement automatique utilise le même ensemble d’équipements pour produire toutes les spécifications dans les dessins de plaques de purlin en acier galvanisé C et Z, et la conversion des spécifications C est entièrement automatique, et l’opération est pratique et rapide. Plus précisément, la conception structurelle du manchon antidérapant coaxial élimine l’ancienne unité de formage unilatérale de type porte-à-faux et résout les problèmes de résistance structurelle insuffisante, de différence de vitesse et de déviation. En outre, le système de contrôle est complété par un automate industriel et des composants électriques auxiliaires, une interface interactive homme-machine. Haute efficacité de production, le réglage des spécifications peut être effectué en quelques secondes, tant que les paramètres sont entrés sur l’écran, le système de contrôle s’ajuste automatiquement.
La base de moule adopte le type de portique et est formée en une seule pièce. Selon le paramètre de longueur de la pièce d’entrée, elle est allongée à l’aide d’un encodeur.
Une fois l’encodeur réparé, il est automatiquement arrêté.
(1) Méthode de coupe: Cette machine adopte la méthode de coupe avant.
(2) Type de ciseaux hydrauliques, la pièce est effectivement coupée à 600mm de largeur. Épaisseur de cisaillement: 1,5 mm.
(3) Matériau en ciseaux: Cr12, trempé. La dureté de trempe (HRC 58-62 degrés) est atteinte.
(4) Avant et après le cisaillement, la plaque de guidage et la plaque de décharge sont installées, et la structure assure l’entrée et la sortie en douceur du matériau
